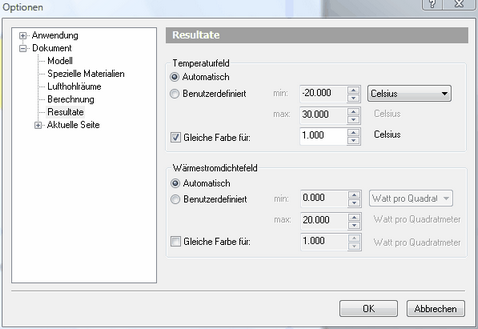

Automatisch

Die Farben werden automatisch gemäss der in der Konstruktion vorkommenden minimalen und maximalen Werten verteilt.

Benutzerdefiniert

Bei der benutzerdefinierten Variante legen Sie die minimalen und maximalen Werte selber fest (damit lassen sich die Temperaturfelder respektive die Wärmestromfeldern von Varianten vergleichen). Werte die grösser als der festgelegte maximale Wert sind, weisen dieselbe Farbe wie der maximale Wert auf. Werte die kleiner als der festgelegte minimale Wert sind, weisen dieselbe Farbe wie der minimale Wert auf.

Gleiche Farbe für

Bestimmt, ob Werte (Temperaturen bzw. Wärmestromdichten) innerhalb eines gewissen Bereichs dieselbe Farbe aufweisen oder ob die Farbübergänge kontinuierlich sind. Falls diese Option ausgewählt ist, können Sie die Bereichsgrösse mit derselben Farbe definieren.
