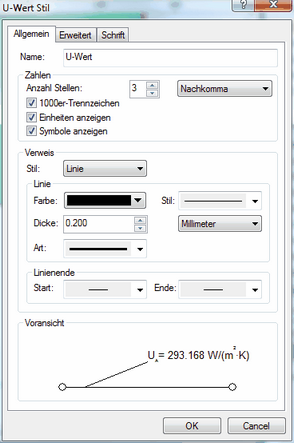

Dieser Stil wird verwendet, wenn Sie mit dem U-Wert Werkzeug arbeiten. Der U-Wert Stil besteht aus einer Schnittlinie (mit zwei Endmarkierungen versehener Linienabschnitt) und einer mit dieser verbundenen Verweislinie.
|
|
Name |
Hier wird der Name des Stils festgelegt. Sie dürfen das Feld nicht leer lassen und der gewählte Name muss eindeutig sein - er darf beispielsweise nicht bereits existieren. Abgesehen von diesen Einschränkungen können Sie den Namen des Stils frei wählen. |
Anzahl Stellen |
Anzahl der Nachkommastellen oder signifikanten Stellen, welche angezeigt werden. Die Art - Nachkomma oder Signifikant - können Sie in der angrenzenden Dropdown-Liste einstellen. |
1000er-Trennzeichen |
Die Ziffern links vom Dezimalpunkt werden in 1000er-Schritten gruppiert. |
Einheiten anzeigen |
Die entsprechende Einheit wird bei jedem Zahlen Wert nachgestellt. Die Einheiten können Sie im Einheitenregister des Optionen Dialogfensters anpassen. |
Symbole anzeigen |
Das entsprechende Symbol (abhängig vom Typ des Wertes) wird bei jedem Zahlen Wert vorangestellt. |
Stil |
Hier bestimmen Sie, ob die Verweislinie eine einfache oder eine orthogonale (rechtwinklig geknickte) Linie sein soll. |
Linie |
Diese Einstellungsgruppe bestimmt die Eigenschaften der Verweislinie (Farbe, Stil, Dicke, Art). Beachten Sie, dass einige der Linien nicht angezeigt werden können, wenn sie die Breite von 0.394 mm überschreiten. |
Linienende |
Hier können Sie bestimmen, wie die beiden Enden der Verweislinie aussehen sollen. Es stehen Ihnen in zwei Dropdown-Listen verschiedene Möglichkeiten zur Verfügung. |
Linie |

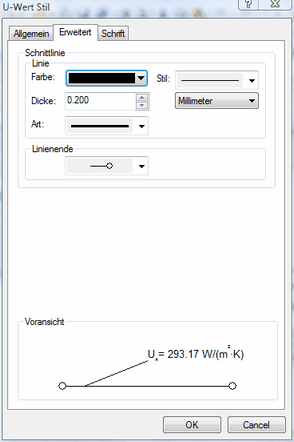

Diese Einstellungsgruppe bestimmt die Eigenschaften der Schnittlinie (Farbe, Stil, Dicke, Art). Beachten Sie, dass einige der Linien nicht angezeigt werden können, wenn sie die Breite von 0.394 mm überschreiten. |
Linienende |
Hier können Sie bestimmen, wie die Enden des Linienabschnittes (Schnittlinie) aussehen sollen. Es stehen Ihnen in der Dropdown-Liste mehrere Varianten zur Verfügung. Derselbe Stil wird für beide Enden des Linienabschnittes verwendet. |
Benutzer definiert |
Wenn diese Optionen markiert ist, erfolgt die U-Wert Berechnung mit Benutzer definierten Randbedingungen und nicht mit den im Objekt festgelegten Randbedingungen. Die gewählten Randbedingungen werden im U-Wert-Objekt angezeigt. |
he |
Hier können Sie den äusseren Wärmeübergangskoeffizient zur Berechnung des U-Wertes festlegen, falls nicht derjenige Wert verwendet werden soll, der bei den Objekteingaben verwendet wurde. |
hi |
Hier können Sie den inneren Wärmeübergangskoeffizient zur Berechnung des U-Wertes festlegen, falls nicht derjenige Wert verwendet werden soll, der bei den Objekteingaben verwendet wurde. |
