<< Click to Display Table of Contents >> Eingabe der Konstruktions-Geometrie |
![]() ![]() ![]() |

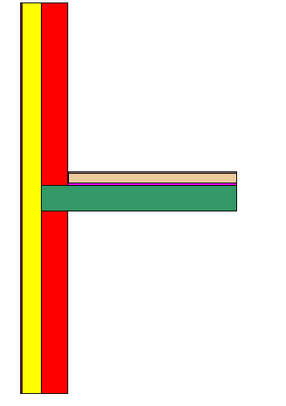

Das Modell besteht aus einzelnen Gebieten, die durch einen zusammenhängenden Randzug begrenzt sind. Die Konstruktion in unserem Beispiel besteht ausschliesslich aus rechteckigen Gebieten. Generell können die Gebiete natürlich jede Form aufweisen. Im Folgenden werden wir die Geometrie der Konstruktion schrittweise eingeben. Das Endresultat der Eingabe sehen Sie in der untenstehenden Abbildung, der Sie auch die im Text verwendeten Benennungen sowie die Materialien der einzelnen Schichten entnehmen können.
Wandaufbau: - Aussenputz (Aussenputz) - Dämmschicht (Flumroc-Dämmplatte 1) - Innere Backsteinschicht (Modulbackstein)
Deckenaufbau: - Parkett (Eiche) - Unterlagsboden (Zement-Estrich) - Trittschalldämmung - Stellstreifen - Stahlbetondecke (Beton armiert (mit 1% Stahl))
|
|
Die Eingabe der Geometrie des Modells erfolgt einerseits über die Tastatur, andererseits mit der Maus.
• | Sie können in den Dialogfenstern und in den Eingabeformen jeweils mittels der Tabulator-Taste zum nächsten Feld springen. Mit gleichzeitigem Drücken der Shift- und der Tabulator-Taste springen Sie ein Feld zurück. |
• | Sollte etwas bei der Ausführung der einzelnen Arbeitsschritte nicht geklappt haben, können Sie die Aktion (wie auch die meisten anderen Aktionen) mittels Klick auf ![]() |
Klicken Sie in nachfolgender Grafik auf die Filmsteuerungs-Elemente am unteren Bildrand, um innerhalb der schrittweisen Filmanleitung zu navigieren.
• | Bei der Eingabe eines Rechteck Bereiches ![]() ![]() |
• | Objekte können auch mit der Maus kopiert werden, in dem Sie das Markieren, Verschieben, Skalieren Werkzeug ![]() |
• | Beim Verschieben oder Kopieren eines Objektes mit der Maus wird der Referenzpunkt zum Fangen an anderen Objekten, Gitterpunkten oder Hilfslinien gebraucht. Der Referenzpunkt ist jeweils die beim Markieren zum Klick nächstgelegene Ecke und wird durch einen kleinen Kreis gekennzeichnet. |
• | Beim Anpassen der Grösse eines Objekts mit der Tastatur (vgl. Markieren, Verschieben, Skalieren Werkzeug ![]() ![]() |
• | Die Reihenfolge der Objekte und deren Sichtbarkeit wird bei der Berechnung berücksichtigt. Die Reihenfolge des markierten Gebietes können Sie mit den Befehlen des Anordnen Menüs anpassen. |
• | Ein Rechteck Bereich wird mit dem Rechteck Bereich Werkzeug ![]() ![]() ![]() ![]() |
• | Sie können den Ursprung des Koordinatensystems anpassen, indem Sie dazu in der linken oberen Ecke der beiden Lineale auf das Symbol ![]() |
Klicken Sie hier oder auf die Navigationsknöpfe in der Titelzeile, um mit dem Einführungsbeispiel weiterzufahren.
